Создание эффективной и надежной системы вентиляции зависит не только от правильного расчета и подбора оборудования, но и от качества монтажа. Жесткие круглые воздуховоды для вентиляции из оцинкованной стали соединяются между собой преимущественно двумя способами: ниппельным и фланцевым. Каждый метод имеет свои четкие области применения, достоинства и, что самое важное, строгие правила монтажа. Игнорирование таких параметров, как геометрия замка, необходимая глубина захода и правила герметизации, приводит к утечкам воздуха, повышенному шуму, потерям давления и, как следствие, к перерасходу электроэнергии и преждевременному износу системы. В этой статье мы детально разберем оба типа соединений, чтобы помочь вам избежать распространенных ошибок.
Ниппельное соединение: геометрия замка и глубина захода
Основа надежного ниппельного соединения — точная геометрия замка. Это не просто вальцованная кромка, а специально сформированный профиль, обеспечивающий упругое зацепление и соосность стыкуемых элементов. Качественный воздуховод круглого сечения из оцинкованной стали всегда имеет ровный, равномерный по окружности замок, что гарантирует легкую сборку без перекосов.
Второй ключевой параметр — глубина захода ниппеля в раструб. Для большинства типоразмеров она должна составлять не менее 30–50 мм. Именно это обеспечивает достаточную механическую прочность узла и создает условия для качественной герметизации. Герметизация, в свою очередь, обязательна: механический зацеп не дает полной воздухонепроницаемости. Специальная мастика или уплотнительная лента, нанесенная на ниппель перед сборкой, устраняет микрощели и гарантирует отсутствие утечек.
Фланцевое соединение: прочность, разборность и ответственность

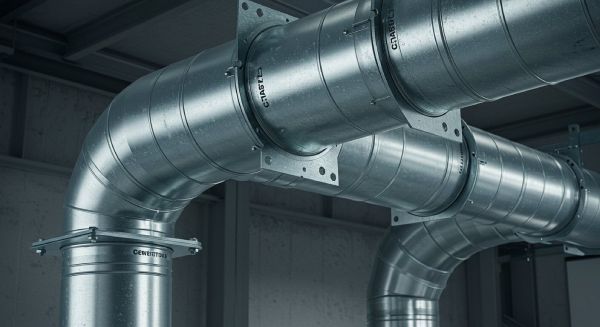

Фланцевое соединение — это более мощное и универсальное решение. Оно применяется в промышленных системах, на участках с высоким статическим давлением, для подключения вентиляционного оборудования, а также на наружных трассах. Его основное преимущество — высокая механическая прочность и возможность быстрой разборки для обслуживания или модификации системы.
В этом случае к концам круглого воздуховода крепятся два фланца — металлические кольца или профили, которые затем стягиваются болтами. Геометрия фланца должна идеально соответствовать диаметру воздуховода, а его конструкция (часто с ребрами жесткости) — выдерживать нагрузки без деформации. Герметичность здесь обеспечивается не мастикой, а уплотнительной прокладкой (резиновой, поролоновой или полимерной), которая укладывается между фланцами перед их стяжкой.
Правила монтажа фланцевого соединения строги:
1. Прокладка должна быть цельной, без разрывов, и выступать внутрь на 3-5 мм.
2. Болты должны затягиваться равномерно, по принципу «крест-накрест», чтобы избежать перекоса фланцев.
3. Резьбовые стержни не должны выступать далеко за гайки.
Этот метод требует больше времени и комплектующих, но он незаменим для создания ответственных и ремонтопригодных узлов системы вентиляции.
Критерии выбора и качество комплектующих
Выбор между ниппельным и фланцевым соединением зависит от проекта. Для типовых разводок внутри зданий оптимален быстрый и экономичный ниппельный метод. Для магистральных каналов, промышленных систем и узлов подключения — только фланцевый.
Основой успеха в обоих случаях является качество исходных материалов. Для обеспечения долговечности системы стоит покупать круглый оцинкованный воздуховод у проверенных производителей. Точность изготовления замка, ровность кромок, качество оцинковки и толщина металла напрямую влияют на простоту монтажа и конечную герметичность. Надежные круглые воздуховоды для вентиляции — это не только труба, а готовое изделие с точно выдержанной геометрией, которое становится частью совершенной системы.
Итог: прочная система начинается с идеального стыка
Вентиляционная система — это цепь, прочность которой равна прочности самого слабого звена. Таким звеном зачастую оказываются не сами воздуховоды, а места их соединений. Понимание технологии и скрупулезное соблюдение правил монтажа для выбранного типа соединения — ниппельного или фланцевого — является профессиональной обязанностью монтажника. Ключ к успеху — в качественных материалах и правильном монтаже. Именно поэтому так важно купить воздуховод круглый оцинкованный надлежащего качества. Вместе с тщательной герметизацией это не расходы, а гарантия бесшумной, эффективной и долговечной работы всей системы.
