Mass Flow Controller (MFC): принцип работы, выбор и типичные ошибки

На производстве Точность подачи газа на производстве влияет на качество продукции и экономику процессов. Это особенно важно в микроэлектронике, химической и фармацевтической отрасли, где отклонение параметров на доли процента может привести к массовому браку.

Поэтому регуляторы расхода газа стали ключевым элементом современных газовых систем. Среди них особое место занимают mass flow controller – устройства, которые позволяют управлять газовым потоком с высокой точностью, делать их стабильными.

Поэтому следует разобрать, как работает MFC, правила его выбора и ошибки, которые зачастую допускают инженеры при внедрении.

Что такое MFC и где он применяется

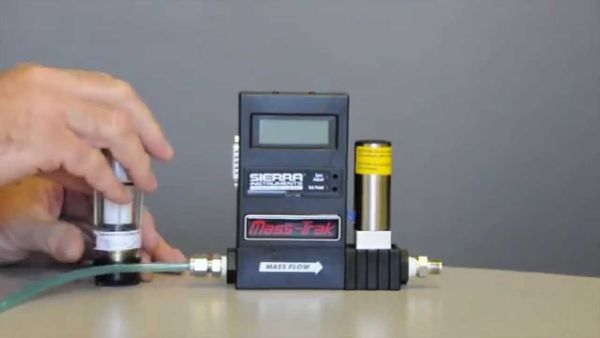

MFC (Mass Flow Controller) – устройство для автоматического регулирования массового расхода газа. В отличие от объемных расходомеров, оно учитывает именно массу, а не объем, что важно для технологических процессов.

В промышленности такие приборы часто называют РРГ или регуляторы расхода газа. Они используются там, где важна стабильность подачи:

• в производстве микроэлектроники;
• в химической промышленности;
• в фармацевтике;
• в металлургии;
• в лабораторных исследованиях.

Например, в производстве микросхем отклонение расхода газа на 0,5% может снизить выход пригодных к использованию изделий на 20–25%. Поэтому mass flow controller становится не просто измерительным прибором, а элементом, который влияет на финансовые показатели предприятия.

Принцип работы: как устроен mass flow controller

Работа MFC основана на измерении теплового переноса в потоке газа. Это так называемый термоанемометрический метод.

Внутри устройства размещается нагревательный элемент и 2 температурных датчика. Когда газ проходит через канал, то он уносит часть тепла. Разница температур между датчиками прямо пропорциональна массовому расходу.

Электронный блок сравнивает фактическое значение с заданным и регулирует положение клапана. Таким образом, mass flow controller поддерживает стабильный поток независимо от изменения давления в системе.

Замкнутый контур управления позволяет устройству автоматически компенсировать внешние изменения. Современные регуляторы расхода газа обеспечивают точность до ±1% и время отклика у них менее 1 секунды.

Особенности конструкции и важные ее элементы

Любой РРГ состоит из трех основных компонентов:

• сенсор расхода;
• регулирующий клапан;
• электронный контроллер.

Сенсор измеряет параметры потока, клапан управляет подачей газа, а контроллер связывает эти элементы в единую систему.

Важно понимать, что точность зависит не только от сенсора, но и от качества клапана и алгоритмов управления.

На современных производствах газораспределительные панели интегрируют несколько MFC в единую систему. Это позволяет централизованно управлять потоками и снижать влияние человеческого фактора на подачу газа и производственные процессы.

Что нужно знать о выборе MFC

Выбор mass flow controller – инженерная задача. Для ее решения нужно учитывать реальные условия эксплуатации, следующие параметры:

• диапазон расхода;
• точность;
• рабочее давление;
• тип газа;
• интерфейс управления.

Особенно важно правильно подобрать диапазон. Оптимально, если рабочая точка находится в пределах 20–80% от максимального значения. Работа на границах диапазона снижает точность и ускоряет износ.

Также важно учитывать совместимость с газом. Один и тот же MFC не может одинаково точно работать с азотом и водородом без калибровки. Нужно помнить, что регуляторы расхода газа подбираются под определенную задачу, а не «с запасом». Ошибка на этом этапе приводит к нестабильной работе всей системы.

Преимущества и особенности интеграции в газовые системы

Современные газораспределительные панели объединяют несколько РРГ в единую систему управления. Это позволяет контролировать подачу газа на уровне всей линии, а не на отдельных точках.

Интеграция с SCADA и промышленными протоколами (Modbus, EtherCAT) дает дополнительные преимущества:

• возможность организации удаленного контроля;
• возможность проводить диагностику в реальном времени;
• автоматическую настройку параметров;
• возможность сбора статистики.

Практический опыт показывает, что внедрение таких решений сокращает время настройки технологических процессов в 5–10 раз. Кроме того, MFC позволяют точно учитывать расход газа, что важно для оптимизации затрат.

Типичные ошибки при выборе и эксплуатации

Даже качественный mass flow controller может работать неправильно, если допущены следующие ошибки на этапе внедрения:

1. Неправильное определение диапазона. Часто выбирают устройство «с запасом». В результате рабочая точка оказывается ниже 10% шкалы, и точность снижается в разы.
2. Игнорирование условий эксплуатации. Температура, влажность и давление влияют на работу MFC. Размещение рядом с печами или холодильными установками приводит к искажению показаний.
3. Неправильная установка. Большинство РРГ монтируются в вертикальном положении. Нарушение этого условия приводит к увеличению погрешности до 5%.
4. Отсутствие калибровки. Даже самые точные регуляторы расхода газа со временем теряют точность. Без регулярной поверки. отклонения накапливаются и приводят к ухудшению качества продукции или изделий.

Еще одна распространенная ошибка – неправильная интеграция в систему. Если газораспределительные панели не синхронизированы с MFC, то возникают задержки в управлении, подача становится нестабильной.

Экономический эффект от использования MFC

Внедрение mass flow controller дает не только технологические, но и финансовые преимущества:

• снижение расхода газа на 15–25%;
• уменьшение процента брака;
• сокращение времени простоев;
• повышение стабильности процессов.

На предприятии, которое производит микроэлектронику переход на современные MFC снизил расход газа на 18% и повысил выход пригодной к использованию продукции на 12%. Такие результаты достигаются за счет точного контроля и быстрого реагирования системы.

Тренды развития технологий MFC

Рынок РРГ активно развивается. За последние годы появились новые функции и возможности. Вот основные тенденции развития:

• цифровые интерфейсы и удаленное управление;
• поддержка нескольких газов одним устройством;
• интеграция с промышленным IoT;
• повышение точности до ±0,5%.

Современные регуляторы расхода газа становятся частью интеллектуальных систем, которые не только управляют потоком, но и анализируют его.

Вывод

MFC – важный элемент современной системы газоснабжения, от которого зависит точность, стабильность и экономическая эффективность производства. В отличие от простых расходомеров, mass flow controller не просто измеряет поток, а управляет им в режиме реального времени.

Правильный выбор и настройка РРГ снижает расход газа, процент брака, а также повышает стабильность технологических процессов. Но ошибки на этапе выбора или при эксплуатации сводят эти преимущества к нулю.

Интеграция MFC в газораспределительные панели и цифровые системы управления открывает новые возможности для оптимизации производства. Предприятия получают инструмент, который позволяет не только контролировать, но и прогнозировать поведение газовых потоков.

В ближайшие годы спрос на MFC будет только расти. Это обусловлено усложнением технологических процессов и ужесточением требований к точности различных параметров. И регуляторы расхода газа – элемент, который обеспечивает эту точность.

Если рассматривать инвестиции в оборудование с точки зрения эффективности, то внедрение современных mass flow controller – один из самых быстрых способов повысить качество продукции и снизить расходы.
