Когда смотришь на длинные нитки магистралей, что тянутся через поля и города, редко задумываешься о том, какую роль играют незаметные на первый взгляд детали. А ведь, скажем, производство опор трубопроводов — это целая история, в которой инженерная мысль встречается с повседневным трудом сварщиков, монтажников и контролёров. Без этих конструкций любая труба, будь то с газом, нефтью или паром, просто легла бы на землю и довольно быстро вышла из строя. Так как же и где рождаются эти незаметные герои? Давайте разберёмся по порядку.
Честно говоря, когда я впервые увидел цех по изготовлению опор, меня удивила тишина. Думал, будет грохот на всю округу. Но там царил довольно организованный шум: где-то шипела сварка, где-то мерно гудел станок. И ни одного лишнего движения.
С чего всё начинается
Любая опора появляется сначала на экране компьютера. Инженеры получают исходные данные: диаметр трубы, её вес, среду внутри, климатические условия в регионе. Давление, температура, возможные вибрации — всё это закладывается в расчёты. Иногда кажется, что опора — это просто железка, но на деле она должна выдерживать нагрузки годами, а то и десятилетиями.
После расчётов создаётся чертёж. Там указаны точные размеры, марки стали, тип покрытия и способ соединения. Кстати, марок стали для опор существует довольно много. Самая распространённая — углеродистая сталь, но для агрессивных сред или низких температур используют легированные сплавы. Потом чертёж отправляется в раскройный цех. И тут начинается самое интересное.
Раскрой и подготовка металла
На склад завозят листы и профили. Чаще всего это швеллеры, двутавры, трубы разного сечения и толстые листовые заготовки. Каждую партию проверяют — вдруг брак или трещина? Даже мелкая царапина на исходном материале может потом превратиться в проблему.
Затем металл режут. Нет, это не ручная болгарка, как в гараже. В современных цехах используют плазменную или лазерную резку с числовым программным управлением. Загрузил программу — и станок сам режет детали с точностью до десятых долей миллиметра. Человек лишь контролирует процесс и меняет расходники. Однако бывают и мелкие серии, когда проще отрезать вручную. Опытный резчик справится ничуть не хуже автомата, но медленнее, конечно.
Хотя нет, вручную сейчас режут редко. В основном только для нестандартных заказов или когда нужно срочно сделать одну-две опоры. Автоматика всё-таки надёжнее и быстрее.
Гибка, сварка и сборка
Нарезанные детали отправляются на гибку. Многие элементы опор имеют криволинейную форму — хомуты, скобы, рёбра жёсткости. Гидравлические прессы и листогибы придают плоскому металлу нужный изгиб. Тут важна аккуратность: перегнёшь — деталь в брак, недогнёшь — не состыкуется с соседними частями.
Следующий этап — сварка. Собирается как конструктор: вот основание, к нему привариваются стойки, потом косынки для жёсткости, потом опорная площадка под трубу. Сварщики работают разными методами. Ручная дуговая сварка — классика, которую любят за универсальность. Полуавтоматы в среде углекислоты дают более чистый шов и меньше брызг. Для толстых стенок применяют автоматическую сварку под флюсом — там и производительность выше, и провар глубже.
Каждый шов проверяют внешним осмотром. Нет трещин, пор, подрезов? Хорошо. Если опора ответственная, могут попросить ультразвуковой контроль или даже рентген. Это как в медицине: просвечивают шов и смотрят, нет ли внутренних дефектов.
Антикоррозийная защита
Готовая сварная конструкция ещё не может ехать на объект. Металл без покрытия на воздухе заржавеет довольно быстро. Поэтому опоры отправляют в окрасочную камеру. Сначала — дробеструйная обработка. Меленькая стальная дробь летит под давлением и счищает окалину, ржавчину и следы масла. Металл становится матовым и чуть шершавым — идеальная основа для грунта.
Потом наносят грунтовку. Чаще всего двухкомпонентную эпоксидную или полиуретановую. Она проникает в поры и защищает от коррозии на годы. А сверху — финишный слой краски. Цвет может быть любым, но на промыслах любят жёлтый, красный или серый. Кстати, толщину покрытия проверяют специальным толщиномером. Недостаточно — добавят, перебор — не страшно, но дороже. В среднем защитный слой составляет от 80 до 200 микрон.
Контроль качества и упаковка
Перед отправкой каждая опора проходит приёмочный контроль. Берут чертёж, линейку, угломер и проверяют габариты. Нет ли перекоса? Все ли отверстия на месте? Правильно ли приварены косынки? Иногда вспоминаю случай на одном из заводов, где мастер долго ругался из-за двух миллиметров. На глаз не видно, а по делу — уже брак.
После измерений смотрят покрытие. Нет ли сколов, пузырей или непрокрасов? Если нашёлся дефект, опору отправляют на доработку. А если всё хорошо — упаковывают. Маленькие опоры связывают в пакеты и обматывают стретч-плёнкой. Большие обшивают досками или ставят на специальные поддоны, чтобы при перевозке не помялись.
На каждый комплект крепят бирку с номером заказа, типоразмером и маркой стали. Без этого на стройке начнётся хаос.
Отгрузка и монтаж
Со склада готовой продукции опоры загружают в машины. Чаще всего это длинномеры, так что требуются автовозы с удлинёнными прицепами. В пути важно, чтобы детали не терлись друг о друга — царапины на покрытии недопустимы.

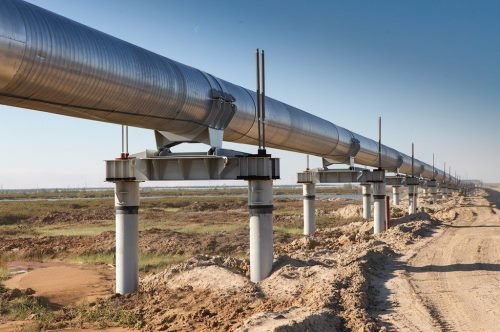

На объекте опоры сначала раскладывают по пикетам, потом выставляют по уровню, приваривают или прикручивают к фундаментам. И только потом на них укладывают трубу. Самое удивительное, что хорошая опора не привлекает к себе внимания. Она просто стоит и работает десятилетиями. Под снегом, дождём, в жару и мороз. И когда видишь результат, понимаешь: все эти расчёты, сварка, контроль и покраска были не зря.
Вот так, в общих чертах, выглядит путь от листа металла до готового изделия, которое держит километры трубопроводов. Не магия, конечно. Но и не просто железяка. Хорошее сочетание точности, опыта и внимания к мелочам.
