Горнорудные, металлургические и строительные предприятия каждый день перемещают материалы, которые быстро изнашивают обычную сталь. Для таких условий часто подбирают футерованный трубопровод, способный выдерживать абразивные частицы, удары и коррозию. Речь идет не о простой замене трубы, а о системе, где внутренний слой работает как защитный барьер. Такой подход встречается на обогатительных фабриках, в хвостовом хозяйстве, на гидротранспорте и в других процессах, где пульпа идет под давлением.
Что такое полиуретановое футерование
Полиуретан — это полимер, который сочетает эластичность резины и прочность некоторых инженерных пластиков. В трубопроводах его применяют в виде внутренней оболочки, или футеровки. Она крепится к металлическому корпусу и принимает на себя основной удар абразива. Металл при этом выполняет несущую функцию: держит давление, форму и механические нагрузки.
Точнее, футеровка не всегда закрывает всю трубу целиком. Иногда защищают только наиболее изнашиваемые участки: колена, тройники, переходы, зоны после насосов. Однако в тяжелых условиях чаще используют трубы с полным внутренним покрытием. Это помогает снизить число аварий и сохранить стабильность процесса.
На одном горно-обогатительном комбинате замена обычных стальных участков на футерованные позволила сократить внеплановые остановки. Правда, эффект зависел не только от материала, но и от правильного монтажа. Инженеры отмечают: даже хорошая футеровка теряет смысл, если соединения собраны с перекосом.
Почему полиуретан выбирают для абразивных сред
Главная причина — сочетание износостойкости и эластичности. Твердые частицы не только царапают поверхность, но и бьют по ней. Полиуретан гасит часть удара и не растрескивается так быстро, как некоторые жесткие покрытия. Поэтому его часто рассматривают для пульп с песком, рудой, шлаком, золой и другими включениями.
К основным преимуществам относят:
• высокую стойкость к гидроабразивному износу;
• устойчивость к коррозии во влажной среде;
• эластичность, которая помогает при ударных нагрузках;
• гладкую внутреннюю поверхность и меньшее сопротивление потоку;
• возможность изготовления труб разного диаметра и длины;
• ремонтопригодность отдельных участков.
Этот список не означает, что полиуретан подходит абсолютно везде. При высоких температурах или агрессивных химических средах нужно проверять совместимость. Однако для многих задач горной и металлургической отрасли он остается практичным выбором.
Иногда специалисты сравнивают полиуретан с резиной и керамикой. Резина мягче, керамика тверже. Полиуретан занимает промежуточное положение. Он лучше держит удар, чем керамика, и часто устойчивее к порезам, чем резина. Но выбор зависит от крупности частиц, скорости потока и давления.
Конструкция и технология производства

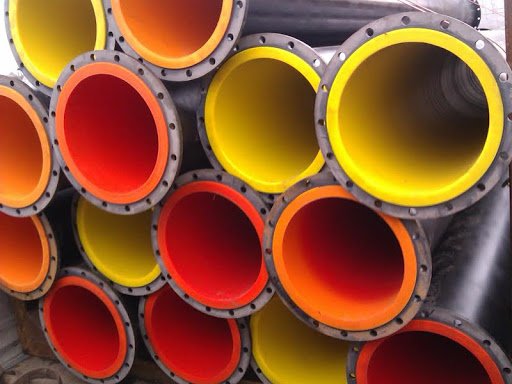

Типовой футерованный трубопровод состоит из металлической трубы, полиуретанового слоя и соединительных элементов. Металл обычно стальной. Его поверхность подготавливают: очищают, обезжиривают, иногда грунтуют. Затем полиуретан наносят методом заливки, центробежного литья или другим способом. Важно, чтобы между слоями не осталось пустот.
Толщина футеровки варьируется. Она зависит от диаметра, абразивности среды и ожидаемого срока службы. На сложных участках слой могут делать толще. На прямых длинных участках иногда достаточно стандартного покрытия. Здесь нет универсальной цифры. Расчет ведут по условиям эксплуатации.
Соединения бывают фланцевыми, сварными, быстроразъемными. Фланцы удобны для обслуживания. Сварка дает герметичность, но требует защиты кромок футеровки. Быстроразъемные соединения ускоряют монтаж, однако требуют контроля уплотнений. На практике часто комбинируют разные типы.
Важно, чтобы внутренний переход был плавным. Уступы и зазоры создают завихрения. Поток начинает бить в одно место, и износ ускоряется. Поэтому при изготовлении и сборке проверяют геометрию. Это скучная часть работы, но именно она влияет на результат.
Контроль качества и приемка
Качество футерованного трубопровода начинается с металла. На нем не должно быть острых заусенцев, глубокой коррозии и следов масла. Затем проверяют полиуретановый слой: толщину, однородность, отсутствие раковин и отслоений. Для этого используют визуальный осмотр, толщиномеры и иногда ультразвук.
На производстве случаются споры из-за внешнего вида. Одному заказчику важна идеальная гладкость, другому — только рабочие характеристики. Однако скрытые дефекты опаснее косметических. Если под слоем осталась пустота, поток со временем продавит покрытие. Поэтому приемка должна включать не только осмотр, но и проверку документации.
На практике встречаются партии, где геометрия фланцев совпадает не идеально. Тогда монтажники вынуждены подгонять детали на месте. Это увеличивает сроки и риск повреждения футеровки. Лучше решать такие вопросы на заводе, а не на объекте. Но не всегда заказчик имеет время ждать повторного изготовления.
Где применяют футерованные трубопроводы
Полиуретановая футеровка встречается там, где обычная сталь быстро выходит из строя. В горной промышленности это транспортировка руды, песков, хвостов, концентрата. В металлургии — подача шламов, окалины, пульпы. В энергетике — золошлаковые смеси. В строительстве — бетонные и абразивные растворы, хотя там требования свои.
Отдельное направление — гидротранспорт. Когда материал движется с водой по трубам на большие расстояния, потери давления и износ становятся ключевыми. Гладкая полиуретановая поверхность помогает снизить сопротивление. Это не фантастика, а инженерный фактор, который считают в проекте.
На обогатительных фабриках часто есть участки с высокой скоростью потока. Колена, повороты, выходы насосов страдают первыми. Если весь трубопровод менять дорого, ставят футерованные участки. Такой ремонт занимает меньше времени, чем полная замена линии. Однако стоит учитывать, что разные материалы требуют разных режимов монтажа.
Монтаж и соединения
Монтаж футерованного трубопровода похож на сборку обычного, но есть нюансы. Нельзя повредить внутренний слой. Нельзя оставлять острые кромки. Нельзя перетягивать крепеж, если это ведет к деформации полиуретана. Лучше следовать инструкции производителя, а не опыту «как делали раньше».
При фланцевом соединении прокладки подбирают с учетом среды. Уплотнение должно держать давление и не выступать внутрь. Если прокладка выступит, поток начнет ее разрушать. Это частая причина локальных проблем. Поэтому при сборке проверяют, чтобы внутренний диаметр оставался ровным.
Сварные соединения требуют особенно аккуратной подготовки. После сварки зону шва часто защищают. Иначе металл останется открытым для коррозии и абразива. Иногда применяют съемные хомуты или специальные муфты. Каждый способ имеет свою область применения.
Температурные расширения тоже учитывают. Полиуретан и металл ведут себя по-разному. При длинных линиях нужны компенсаторы. Если их игнорировать, футеровка может отслоиться или растрескаться. Это не происходит мгновенно, но проявляется со временем.
Срок службы и обслуживание
Срок службы зависит от многих факторов: скорость потока, размер частиц, их форма, концентрация, температура, давление, частота пусков и остановок. В одних условиях труба работает годами, в других — месяцами. Поэтому обещать конкретный срок без расчета несерьезно. Можно говорить о диапазонах и опыте похожих объектов.
Обслуживание сводится к осмотру, контролю износа и замене отдельных участков. Обычно следят за коленами, тройниками, местами после насосов. Если вовремя заметить локальный износ, можно избежать аварии. Для этого используют толщиномеры, визуальный осмотр, иногда акустические методы.
Полиуретан не любит острые металлические предметы. Если в потоке случайно оказывается арматура, куски троса или крупный металлолом, возможны порезы. Защитные решетки и фильтры помогают, но не всегда уместны. Точнее, они уместны там, где не создают лишнего сопротивления и не забиваются.
Ремонт возможен. Небольшие повреждения иногда заделывают специальными составами. Крупные участки меняют целиком. Решение зависит от конструкции и доступности. На предприятиях, где простои дороги, часто держат резервные футерованные участки. Это удорожает склад, но снижает риск остановки.
Экономический эффект и выбор поставщика
Экономика складывается не только из цены трубы. Сюда входят монтаж, простои, ремонт, насосы, энергия. Футерованный трубопровод может стоить дороже обычного. Однако если он работает дольше и снижает потери давления, итоговая выгода бывает заметной. Считать нужно по конкретному объекту.
Иногда предприятия покупают самое дешевое покрытие. Потом сталкиваются с отслоением или неравномерной толщиной. Это не значит, что дорогое всегда лучше. Но качество подготовки металла, рецептура полиуретана и контроль швов важны. Дешевизна на этапе закупки может обернуться частыми ремонтами.
При выборе поставщика смотрят на опыт, технологию, возможность изготовления нестандартных элементов. Хорошо, если производитель может предложить расчет, шеф-монтаж и обучение. Также важны сроки. Горное предприятие не может ждать трубу месяцами, если линия уже стоит.
Стоит запросить образцы или данные по похожим проектам. Однако даже идеальные образцы не гарантируют результат, если монтажники нарушат технологию. Поэтому в договоре полезно прописать условия хранения, сборки и приемки. Это снижает споры и помогает получить ожидаемый результат.
Заключение
Трубопровод, футерованный полиуретаном, остается практичным решением для абразивных пульп и гидросмесей. Он сочетает прочность металла и защитные свойства полимера. Его применяют в горной, металлургической и энергетической отраслях. Но успех зависит от правильного выбора толщины, соединений, монтажа и обслуживания.
Предприятию стоит смотреть на весь жизненный цикл, а не только на цену за метр. Тогда решение будет обоснованным. И да, иногда простой расчет окупаемости показывает больше, чем общие обещания. В итоге выигрывает тот, кто учитывает реальные условия эксплуатации.
