Трубопроводы и коммуникации несут воду, газ, тепло, химические среды. Их состояние влияет на безопасность, потери ресурсов и затраты. Диагностика помогает найти дефекты до аварии. Поиск утечек снижает убытки и простои.
Для подбора подходящих решений многие обращаются к каталогам поставщиков. А вот здесь собраны разные классы оборудования. Это удобно, когда нужно сравнить методы и приборы по задачам. Однако выбор не сводится к покупке одного прибора. Важно понимать, где именно работает труба, какая среда внутри, есть ли доступ к поверхности. Иногда дешевый метод дает больше пользы, чем сложная система. Точнее, все зависит от конкретной ситуации.
Зачем нужна диагностика труб и поиска утечек
Диагностика решает несколько задач. Она показывает текущее состояние стенок, сварных швов, изоляции. Позволяет оценить остаточный ресурс. Помогает планировать ремонт без внезапных остановок.
Поиск утечек — отдельное направление. Утечка может быть явной, например лужа или пар. А может быть скрытой: газ уходит через микротрещину, вода просачивается в грунт. Тогда нужны приборы, которые ловят шум, давление, температуру или состав среды.
На практике экономия от раннего обнаружения бывает значительной. Один небольшой свищ в теплосети за сезон теряет много воды и тепла. Если его найти быстро, ремонт обойдется дешевле. Это не реклама, а обычная арифметика.
Основные методы диагностики
Методы делятся на визуальные, акустические, электромагнитные, ультразвуковые, тепловые и трассерные. Каждый хорош в своих условиях. Внутри трубы работают одни приборы, снаружи — другие. Для подземных коммуникаций нужен свой набор.
Акустический метод ловит звук утечки. Он подходит для давления и жидкости. Ультразвук измеряет толщину стенки. Магнитные и вихретоковые приборы ищут трещины и коррозию. Тепловизоры видят разницу температур. Трассеры помогают обнаружить путь газа или воды.
Среди основных групп оборудования выделяют:
• Акустические течеискатели и корреляторы.
• Ультразвуковые толщиномеры и дефектоскопы.
• Вихретоковые и магнитные системы.
• Тепловизоры и пирометры.
• Трассоискатели и георадары.
• Видеоинспекционные камеры для труб.
Этот список не универсален. В реальности часто комбинируют два-три метода. Так точность выше. И меньше ложных срабатываний.
Приборы для поиска утечек
Акустические течеискатели — самый распространенный вариант. Они улавливают шум, который создает струя воды или газа через отверстие. Оператор идет по трассе и слушает через наушники. Прибор показывает уровень сигнала. Чем ближе к утечке, тем громче.
Корреляторы работают иначе. Они ставят два датчика на трубу и вычисляют место утечки по разнице времени. Это удобно для длинных участков. Но нужны доступы к трубе и хороший контакт.
Для газов применяют течеискатели с датчиками горючих и токсичных веществ. Они реагируют на концентрацию. Иногда используют пену или мыльный раствор, но это старый способ. Он надежен, однако медленный.
Тепловизоры помогают там, где есть разница температур. Утечка горячей воды видна как тепловое пятно. Но если труба изолирована, метод может не сработать. Тогда подключают другие приборы.
Оборудование для диагностики состояния труб
Ультразвуковые толщиномеры измеряют толщину стенки. Это базовый инструмент для оценки коррозии. Прибор прикладывают к поверхности, и он показывает результат. Важно зачистить место и использовать контактную смазку.

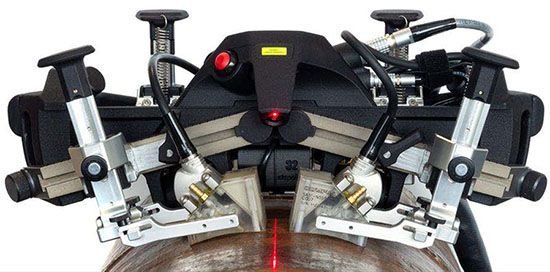

Дефектоскопы ищут трещины, расслоения, пустоты. Магнитные методы чувствительны к металлу. Вихретоковые работают с поверхностными дефектами. Они не требуют большого доступа.
Видеоинспекция дает картинку внутри трубы. Камера едет по трубопроводу и передает изображение. Так видны отложения, трещины, посторонние предметы. Для маленьких диаметров есть гибкие зонды. Для больших — самоходные роботы.
Георадары и трассоискатели помогают найти саму трубу под землей. Без этого поиск утечки превращается в раскопки наугад. Приборы определяют глубину и направление. Однако влажный грунт или глина могут искажать сигнал.
Как выбирать оборудование
Сначала формулируют задачу. Что нужно: найти утечку, измерить толщину, проверить сварной шов или построить карту сети. Затем смотрят на условия. Диаметр трубы, материал, давление, температура, доступ.
Важна подготовка персонала. Сложный прибор без обучения бесполезен. Иногда проще взять оборудование с автоматической обработкой. Оно подсказывает оператору, куда двигаться.
Еще один момент — поверка и калибровка. Для официальных отчетов нужны приборы с действующими свидетельствами. Если результаты нужны только для внутреннего контроля, требования мягче. Но точность все равно важна.
Бюджет тоже играет роль. Дорогой прибор не всегда лучше. Например, для occasional проверок хватит простого течеискателя. Для постоянного мониторинга нужны стационарные датчики. Они стоят дороже, но экономят время.
Особенности работы на разных объектах
В городских сетях много коммуникаций. Трубы идут рядом с кабелями, коллекторами, фундаментами. Ошибка в трассировке может привести к повреждению. Поэтому сначала трассоискатель, потом диагностика.
На промышленных объектах среды агрессивные. Трубы могут быть из нержавейки, пластика, композитов. Ультразвук по-разному работает с разными материалами. Для пластика нужны специальные датчики. Для чугуна — свои настройки.
В частном секторе задачи проще. Но доступ ограничен. Колодцы, подвалы, скважины. Иногда приходится использовать портативные приборы с автономным питанием. Иначе работать неудобно.
Погода тоже влияет. Ветер, дождь, мороз мешают акустике. Летом мешает шум от техники. Зимой грунт промерзает, и контакт с трубой ухудшается. Опытный оператор учитывает эти факторы.
Что влияет на точность
Точность зависит от метода, состояния трубы и квалификации. Акустика может ошибаться на участках с сильным шумом. Корреляция требует хороших датчиков и точной базы. Тепловизор не видит утечку под изоляцией.
Ложные сигналы бывают из-за вибрации насосов, движения грунта, посторонних звуков. Поэтому результаты стоит перепроверять. Хорошая практика — подтверждать находку вторым методом.
Еще фактор — глубина залегания. Чем глубже труба, тем слабее сигнал. Для газа это особенно заметно. Иногда помогают буровые зонды или контактные датчики.
Не стоит забывать о документации. Схемы сетей, предыдущие отчеты, даты ремонтов. Они дают контекст. Без них даже точный прибор может показать не то место.
Тренды и практика
Все чаще используют комбинированные системы. Один блок объединяет акустику, ультразвук и тепловизор. Это удобно, но дороже. Зато меньше приборов в поле.
Появляются беспроводные датчики. Они передают данные на сервер. Оператор видит картину в реальном времени. Для больших предприятий это полезно. Однако нужна инфраструктура связи.
Искусственный интеллект помогает обрабатывать сигналы. Он отсеивает шум и подсказывает вероятные места. Но полностью доверять автоматике пока рано. Решение принимает человек.
На практике бывает забавно: иногда утечку находят не прибором, а по поведению собаки или по цвету травы. Это не метод, но наблюдение. Оно напоминает, что техника дополняет опыт, а не заменяет его.
Заключение
Оборудование для диагностики труб и поиска утечек — это набор инструментов. Нет одного универсального прибора. Выбор зависит от задачи, условий и бюджета.
Сначала определяют цель. Потом подбирают метод. Затем проверяют, есть ли обученный персонал. И только после этого покупают технику.
Если подойти спокойно, без спешки, можно найти решение под конкретный объект. Это сэкономит деньги и нервы. А главное — снизит риск аварий и потерь.
