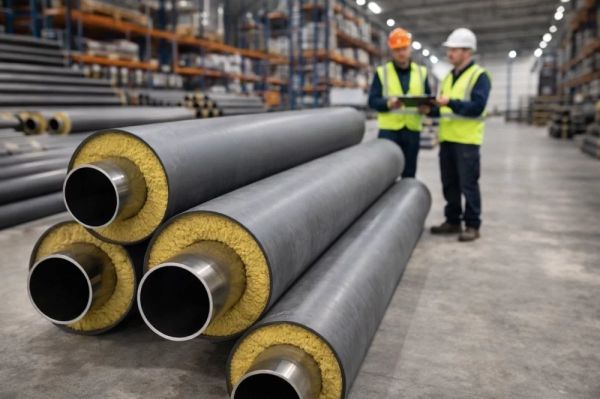

Трубы с пенополиуретановой изоляцией (ППУ) в защитной оболочке стали отраслевым стандартом для тепловых сетей и систем горячего водоснабжения. Их экономическая эффективность подтверждается совокупностью факторов: снижением теплопотерь, сокращением эксплуатационных и ремонтных затрат, увеличением срока службы и появлением новых возможностей контроля состояния трубопровода.
Технико-экономические предпосылки
Традиционные тепловые сети с минеральной ватой, стекловолокном или базальтовой изоляцией теряют значительную часть отпущенной тепловой энергии. Потери через изоляцию и утечки сетевой воды в магистральных сетях достигают 10–15% от произведённой тепловой энергии. Применение ППУ-труб снижает теплопотери до 2–3% в зависимости от условий прокладки.
Ключевое преимущество ППУ — низкий коэффициент теплопроводности. По данным испытаний, при температуре образца (50±2)°С среднее значение для трубной рецептуры ППУ составляет 0,028 Вт/(м·К) при норме 0,033 Вт/(м·К). Для разных диаметров труб и рецептур показатель находится в диапазоне 0,028–0,035 Вт/(м·К). Для сравнения: теплопроводность минеральной ваты составляет 0,040–0,050 Вт/(м·К). Таким образом, разница составляет примерно 1,2–1,5 раза, а не 2, как иногда утверждается в рекламных материалах. Тепловые потери трубопроводов с ППУ-изоляцией снижаются в 1,5–2 раза по сравнению с конструкциями с традиционными изоляционными материалами.
Экономический эффект
Снижение капитальных затрат. ППУ-трубы позволяют снизить капитальные затраты на 15–20% по сравнению с традиционными решениями. Снижение капитальных затрат достигается за счёт сокращения объёма земляных работ при бесканальной прокладке, уменьшения количества компенсаторов и опор, а также ускорения монтажа в 3–4 раза.
Сокращение эксплуатационных расходов. По данным проектных расчётов, эксплуатационные затраты при обслуживании трубопроводов в ППУ-изоляции снижаются в 9 раз, а расходы на ремонт — в 3 раза. Годовые тепловые потери для 1 км двухтрубной теплотрассы диаметром 159 мм составляют 349 Гкал для ППУ против 418 Гкал для минеральной ваты — экономия 69 Гкал в год.
Срок окупаемости. По данным реализованных проектов, простой срок окупаемости реконструкции теплотрасс с использованием ППУ-труб составляет от 4 до 10 лет в зависимости от масштаба и исходного состояния сетей. Для проектов в сфере энергосбережения в целом окупаемость вложений в ППУ-технологии оценивается в диапазоне от нескольких месяцев до 5–6 лет.
Предотвращение аварийных потерь. Наличие системы оперативного дистанционного контроля (СОДК) позволяет обнаруживать увлажнение изоляции и предотвращать аварии, сокращая до минимума расходы на ремонтные работы и потери теплоносителя при аварийных отключениях. Минимизируется упущенная выгода от недопоставок тепла потребителям.
Долговечность и надёжность
Срок службы трубопроводов в ППУ-изоляции составляет 30 лет и более, тогда как традиционные изоляционные материалы требуют замены чаще. Срок службы минеральной ваты в тепловых сетях при соблюдении условий эксплуатации составляет 25–40 лет, однако на практике при нарушении гидроизоляции он может сокращаться до 10–15 лет. ППУ-изоляция обладает закрытопористой структурой, устойчива к воздействию влаги, инертна к щелочным и кислотным средам, что существенно продлевает время службы трубопровода. Система ОДК в составе ППУ-труб позволяет в режиме реального времени контролировать герметичность теплосети и целостность гидроизоляции.
Экологический аспект
Снижение теплопотерь с 10–15% до 2–3% означает пропорциональное сокращение расхода топлива на производство тепловой энергии, что уменьшает негативное воздействие на окружающую среду. Сокращение потерь сетевой воды и уменьшение частоты аварийных ремонтов дополнительно снижают экологическую нагрузку.
Нормативная база
Требования к трубам и фасонным изделиям с тепловой изоляцией из пенополиуретана в защитной оболочке устанавливает ГОСТ 30732-2020, действующий с 1 января 2021 года. Стандарт распространяется на стальные трубы в полиэтиленовой оболочке (для подземной прокладки) и в стальной оцинкованной оболочке (для надземной прокладки и проходных каналов) с расчётной температурой теплоносителя до 150°С. Проектирование тепловых сетей с ППУ-изоляцией регламентируется СП 124.13330.2012.
Практические результаты
В Москве при общей протяжённости трубопроводов с ППУ-изоляцией, проложенных «Мосэнерго», 50,35 км сокращение тепловых потерь составило 60,5 тыс. Гкал, или 12,1 млн рублей в денежном выражении. Расчёты показали, что из многочисленных теплоизоляционных материалов, применявшихся для тепловых сетей, наиболее эффективным является пенополиуретан, дающий 30 рублей экономии на 1 погонный метр.
Заключение
Экономическая эффективность труб ППУ формируется за счёт трёх ключевых составляющих: снижения теплопотерь в 1,5–2 раза (до 2–3%), сокращения эксплуатационных и ремонтных затрат в 3–9 раз и увеличения срока службы до 30 лет и более. Совокупный экономический эффект обеспечивает окупаемость инвестиций в горизонте от 4 до 10 лет, а для проектов энергосбережения — в более короткие сроки. Наличие системы дистанционного контроля увлажнения изоляции переводит надёжность теплосети на принципиально иной уровень, минимизируя риск аварийных ситуаций и связанных с ними потерь.
