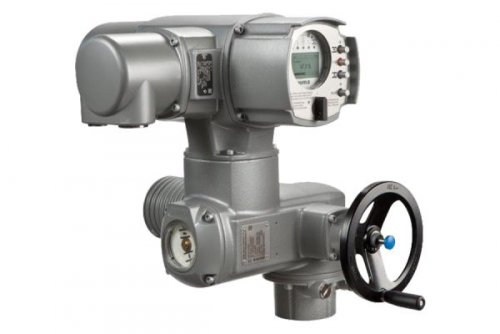

Неполнооборотные электроприводы управляют шаровыми кранами, затворами и заслонками, обеспечивая автоматизацию трубопроводной арматуры. В процессе эксплуатации эти устройства неизбежно сталкиваются с перегрузками: заклинивание механизма, попадание посторонних предметов, износ уплотнений или температурные деформации. Без надежной системы защиты аварийная ситуация приводит к поломке привода и разрушению арматуры. Современные системы контроля крутящего момента решают эту проблему, используя механические муфты предельного момента или электронные ограничители тока.
Природа перегрузок в приводной технике
При нормальной работе крутящий момент на валу привода остается в пределах расчетных значений. Однако при заклинивании шара или диска заслонки сопротивление резко возрастает. Если привод продолжает подавать усилие, возможны срезание шпонок, скручивание вала или разрушение седел арматуры. Защитная система должна своевременно остановить привод, не допуская ложных срабатываний при штатных пиковых нагрузках, например при страгивании после длительного простоя.
Механические муфты предельного момента
Классическое решение — механические муфты предельного момента. Они передают крутящий момент через фрикционные диски, поджатые пружинами, или подпружиненные шарики, фиксирующиеся в пазах. Когда момент сопротивления превышает усилие пружин, фрикционы проскальзывают или шарики выходят из зацепления. Микропереключатель фиксирует это смещение и отключает двигатель.
Преимущества механических муфт — автономность и независимость от электропитания. Они срабатывают даже при обесточенном приводе. Недостатки — сложность регулировки и износ фрикционных поверхностей. В современных конструкциях механические ограничители часто дублируются электроникой, что особенно важно для ответственных объектов.
Электронные ограничители тока
Электронная защита основана на контроле тока, потребляемого электродвигателем. Крутящий момент на валу пропорционален току, поэтому измерение тока позволяет точно определить нагрузку. При превышении заданного порога электронный блок останавливает привод.
Современные контроллеры отслеживают не только абсолютное значение тока, но и скорость его нарастания. Резкий скачок свидетельствует о заклинивании, тогда как плавный рост может быть вызван загустеванием смазки. Интеллектуальные алгоритмы анализируют эти нюансы, исключая ложные срабатывания. Преимущества электронных систем — бесконтактное измерение, отсутствие изнашиваемых деталей и возможность дистанционной настройки.
Настройка уставок срабатывания
Правильная настройка уставок — ключевой фактор эффективной защиты. Уставка должна превышать рабочий момент в самых тяжелых условиях, но быть ниже разрушающего момента для арматуры и привода.
Сначала определяют момент страгивания арматуры — максимальное усилие для начала движения из крайнего положения. Затем измеряют рабочий момент на полном ходе. К полученному значению добавляют запас 20–30 процентов, не превышая паспортных ограничений арматуры. Для электронных ограничителей уставка задается параметром в меню контроллера. Современные неполнооборотные электроприводы часто имеют функцию автоматической настройки: привод выполняет пробный ход и сам вычисляет оптимальные параметры.
Важно учитывать температурную зависимость. На морозе момент страгивания может быть значительно выше. Если уставка настроена по летним значениям, зимой возможны ложные срабатывания.
Предотвращение повреждений при заклинивании
При заклинивании система защиты должна не просто отключить двигатель, но и предотвратить повреждение арматуры. Механические муфты ограничивают передаваемый момент, проскальзывая, но обязательно дополняются концевыми выключателями для отключения двигателя.
Электронные системы при превышении тока немедленно останавливают двигатель или реверсируют его на небольшой угол для снятия нагрузки. Для шаровых кранов это особенно важно: заклинивший шар можно попытаться расшевелить возвратно-поступательными движениями. Некоторые приводы имеют режим «раскачки», автоматически активируемый при обнаружении заклинивания.
Комбинированные системы защиты
Наиболее надежное решение — комбинация механической и электронной защиты. Механическая муфта настраивается на момент выше рабочего, но ниже разрушающего. Электронный ограничитель дублирует ее с более точной настройкой. При отказе электроники сработает механика, и наоборот. Для ответственных объектов, таких как магистральные газопроводы, комбинированная защита является обязательным требованием.
Современные неполнооборотные электроприводы интегрируют системы защиты в единый интеллектуальный комплекс. Привод не только отключается при перегрузке, но и передает диспетчеру информацию о характере аварии, сохраняет осциллограммы тока. Это позволяет диагностировать проблему на ранней стадии и планировать обслуживание.
Защита как гарантия надежности
Моментные и токовые ограничения — необходимая составляющая любого современного электропривода для трубопроводной арматуры. Правильно настроенная защита гарантирует, что даже при заклинивании оборудование останется работоспособным, а авария не приведет к разрушению арматуры и утечке среды.
Выбор между механическими и электронными системами зависит от условий эксплуатации и бюджета, но грамотная настройка уставок критически важна в любом случае. Современные приводы предлагают широкие возможности по защите, включая самообучающиеся алгоритмы и удаленный мониторинг. Вложение в качественную систему защиты многократно окупаются увеличением ресурса оборудования и исключением внеплановых простоев.
