Когда речь заходит о строительстве, первое, что приходит в голову, — это бетон, арматура и сам процесс возведения стен. Но на самом деле основа основ — это грунт, на котором всё это будет стоять. От его поведения под нагрузкой зависит, даст ли здание трещину, перекос или просадку. Поэтому перед началом работ важно точно знать, что скрывается под подошвой будущего фундамента. Одним из наиболее достоверных способов получить такую информацию является испытание грунтов статическими нагрузками штампом. Этот полевой метод позволяет максимально приблизиться к реальным условиям эксплуатации и увидеть, как именно поведёт себя основание под весом конструкции.

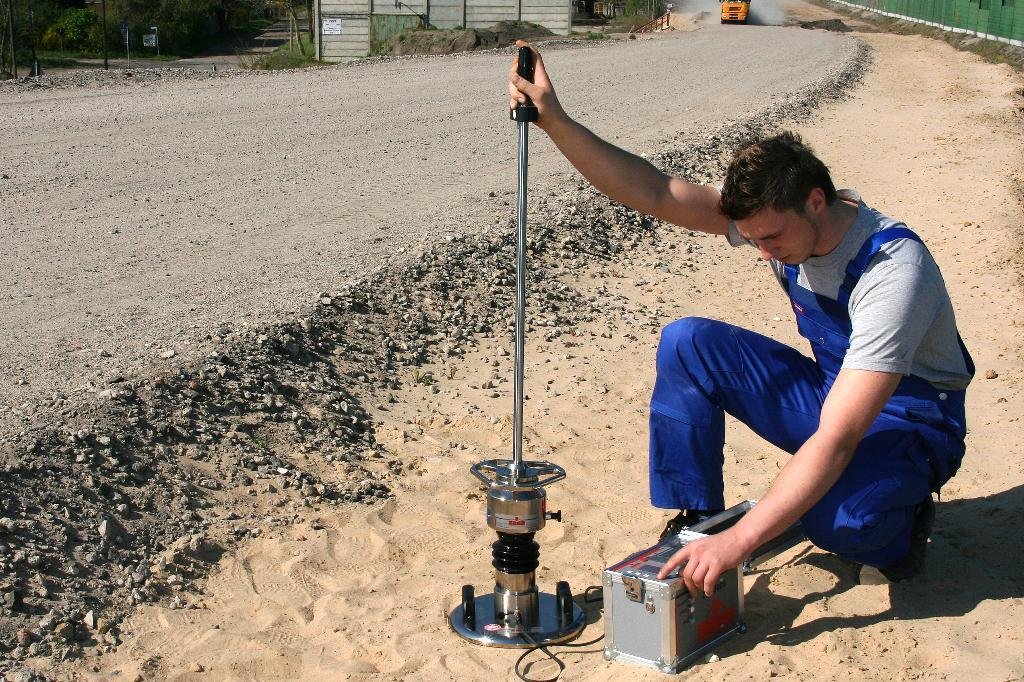

В чём суть метода штамповых испытаний
Испытание грунтов статическими нагрузками штампом — это процесс, при котором на подготовленную поверхность устанавливают жёсткую металлическую площадку, имитирующую фундамент. Затем на неё ступенчато передают нагрузку и наблюдают за тем, как грунт реагирует на это давление. Специальные датчики фиксируют каждый миллиметр осадки. В итоге получается график зависимости «нагрузка — осадка», по которому специалисты рассчитывают ключевые параметры: модуль деформации, несущую способность и степень сжимаемости. Этот подход особенно ценен тем, что он учитывает реальное состояние грунта в массиве, а не только свойства образцов, извлечённых из скважин.
Процедура не отличается быстротой, но даёт очень точные результаты. Испытание длится до тех пор, пока осадка не стабилизируется на каждой ступени нагружения. Это позволяет зафиксировать как упругие, так и остаточные деформации. По сути, мы видим полную картину поведения основания: от начального уплотнения до возможного разрушения. И это даёт инженерам уверенность, что расчёты будут корректными.
Когда без штамповых испытаний не обойтись
Метод штамповых испытаний применяется не всегда. В стандартных условиях и на плотных, хорошо изученных грунтах часто достаточно лабораторных анализов и расчётных методов. Но существует ряд ситуаций, когда этот способ становится не просто желательным, а обязательным:
• Строительство на слабых или неоднородных грунтах, таких как супеси, рыхлые пески или глины с высокой влажностью.
• Возведение крупных жилых комплексов, торговых центров и промышленных объектов, где нагрузки на фундамент значительны.
• Строительство мостов, эстакад, дорожных насыпей и других линейных сооружений.
• Работа на участках с высоким уровнем грунтовых вод или в зонах с риском подтопления.
• Реконструкция старых зданий, когда нужно усилить существующий фундамент или надстроить дополнительные этажи.
• Ситуации, когда проект требует уточнения характеристик, полученных теоретически, или когда данные соседних участков вызывают сомнения.
Иногда это единственный способ выявить аномалии, которые не видны при бурении. Например, если в толще грунта встречаются линзы торфа или включения плотной породы, штамп покажет их влияние на общую осадку. Так что метод служит своего рода страховкой от неприятных сюрпризов на этапе эксплуатации.
Технология проведения испытания: от подготовки до расчётов
Вся процедура строго регламентирована и состоит из нескольких последовательных этапов. Стоит отметить, что от качества выполнения каждого из них зависит итоговая достоверность данных.
1. Подготовка площадки. На выбранном участке срезают верхний слой почвы, убирают растительность, крупные камни и мусор. Поверхность тщательно выравнивают. Важно, чтобы место установки штампа соответствовало глубине заложения проектируемого фундамента. Если фундамент будет заглублён, то на этом уровне делают пригрузочную платформу или шурф.
2. Монтаж оборудования. На подготовленное основание помещают металлический штамп. Он может быть круглым или квадратным, но главное, чтобы его площадь соответствовала расчётной площади подошвы фундамента. К штампу подключают измерительные устройства — прогибомеры или датчики линейных перемещений. Для передачи нагрузки используют гидравлический домкрат и опорную систему, которая упирается в анкерные сваи или специальную балку.
3. Приложение нагрузки. Это самый ответственный этап. Нагрузку подают ступенями, обычно по 10–15 % от предполагаемого предельного значения. Каждую ступень выдерживают в течение определённого времени — чаще всего 10–15 минут или до условной стабилизации осадки, когда её скорость не превышает 0,01 мм за 10 минут. На каждой ступени фиксируют показания датчиков.
4. Фиксация результатов. Все изменения записываются в журнал. После завершения испытания, на основе полученных точек, строят график. По его форме судят о характере работы грунта. Если линия почти прямая — деформации упругие. Если она загибается вниз — начинаются пластические изменения, и грунт близок к потере несущей способности.
5. Обработка данных. По результатам вычисляют два ключевых модуля деформации: E1 — на начальном, линейном участке графика, и E2 — на завершающем, при высоких нагрузках. Соотношение E2/E1 показывает, насколько грунт способен мобилизовать свои прочностные свойства под нагрузкой. Это важный показатель для проектировщиков.
Кстати, иногда для чистоты эксперимента проводят несколько испытаний на разных точках площадки. Это помогает исключить случайные погрешности и получить усреднённые характеристики.
Оборудование и его особенности
Для проведения испытания используют достаточно громоздкое и тяжёлое оборудование. Набор включает в себя сам штамп (стальной диск толщиной от 25 до 50 мм), гидравлический домкрат, насос, опорные балки и анкерные устройства, которые удерживают систему от подъёма. Для фиксации деформаций применяют индикаторные головки или электронные датчики с высокой точностью, до 0,01 мм.
Интересно, что конструкция опорной балки может быть разной. Иногда это специальная ферма, пригруженная бетонными блоками, а в других случаях используют систему из двух балок, закреплённых на забивных сваях. Выбор зависит от категории грунта и величины требуемой нагрузки. Например, для испытаний на слабых грунтах, где нельзя заглублять анкеры, применяют утяжелённые платформы.
Важно и то, что сам штамп должен быть абсолютно жёстким. В противном случае он начнёт деформироваться, и результаты окажутся искажёнными. Поэтому проверке оборудования перед испытанием уделяют не меньше внимания, чем самому исследованию.
Преимущества штамповых испытаний по сравнению с другими методами
Почему же именно этот метод часто выбирают для ответственных объектов? Дело в нескольких существенных плюсах:
• Достоверность. Испытание проводят непосредственно в грунтовом массиве, без нарушения его структуры. Это исключает ошибки, связанные с разрыхлением образцов при отборе.
• Масштабный эффект. В отличие от лабораторных проб маленького размера, штамп взаимодействует с большим объёмом грунта, что даёт более реальные значения для проектирования.
• Универсальность. Метод применим для любых видов грунтов — от песков до глин и скальных пород.
• Возможность оценить долговременную осадку. Моделирование ступенчатого нагружения позволяет спрогнозировать поведение основания через месяцы и годы эксплуатации.
Есть, конечно, и ограничения. Испытания требуют времени и доступа на строительную площадку. Их сложно проводить в зимний период, когда грунт промёрз. Но там, где важно снизить риски, эти затраты себя оправдывают.
Как интерпретируют полученные данные
После завершения полевых работ инженеры получают не просто цифры, а полноценный график. Он может быть прямолинейным, вогнутым или выпуклым. Каждая форма говорит о характере грунта. Например, прямая линия наблюдается у упругих материалов, а сильный изгиб — у слабых или водонасыщенных. Модуль деформации, который вычисляют из этих данных, используют напрямую в расчётах осадки фундамента. Проектировщик сравнивает его со стандартными значениями и делает выводы: нужно ли увеличивать подошву, закладывать более глубокий фундамент или вовсе изменить конструкцию.
Иногда возникает ситуация, когда E2 значительно больше E1. Это значит, что грунт упрочняется под нагрузкой — так бывает с некоторыми видами плотных песков. И наоборот, если E2 меньше, основание разупрочняется, и его лучше избегать. Такие нюансы не видны на этапе лабораторных анализов, а штамп их выявляет отчётливо.
Нормативные документы и стандарты
В России испытания грунтов статическими нагрузками штампом регулируются ГОСТ 202762012 «Грунты. Методы полевых испытаний статическими нагрузками». В нём прописаны требования к оборудованию, размерам штампа, скорости нагружения и обработке результатов. Для разных типов грунтов в стандарте есть рекомендации по продолжительности выдержки ступеней и предельным значениям осадок. Соблюдение этих норм обязательно для получения результатов, которые можно применять в официальных проектных решениях. Поэтому все этапы, от разметки до расчётов, должны выполняться строго по регламенту.
Заключение
Штамповое испытание — это не просто формальность, а серьёзный инструмент инженерной геологии. Оно даёт ответы на вопросы, которые невозможно получить кабинетным способом. И хотя процедура занимает несколько дней, а иногда и недель, она окупается за счёт снижения строительных рисков. Ошибки в фундаменте исправлять дорого, а зачастую и невозможно.
А своевременное испытание грунтов статическими нагрузками штампом позволяет проектировщикам закладывать те параметры, которые гарантируют безопасность и долговечность объекта. В конечном счёте метод — это мост между лабораторными теориями и реальной физикой грунта, который даёт ту самую определённость, без которой не обходится ни одно ответственное строительство.
