Скользящие опоры (также называемые подвижными опорами) и неподвижные опоры образуют основу безопасной эксплуатации любого трубопровода с теплоизоляцией ППУ. Эти элементы, соответствующие ГОСТ 30732-2020, выполняют взаимодополняющие функции, обеспечивая целостность магистрали при тепловом расширении, вибрациях и механических нагрузках.
Неподвижные опоры создают точки абсолютной фиксации. Они воспринимают продольные усилия от давления среды, температурных деформаций и весовых нагрузок, передавая их на прочные основания. В отличие от них, скользящие опоры позволяют трубопроводу свободно перемещаться вдоль оси, компенсируя линейные расширения без повреждения теплоизоляции.
Зоны ответственности в системе
Неподвижные опоры незаменимы на критических участках: поворотах трасс, точках установки запорной арматуры, вводах в здания или переходах между типами прокладки. Они служат стабильными якорями, предотвращающими смещение ключевых узлов.
Скользящие опоры размещаются на прямых участках между неподвижными точками. Их задача — обеспечить плавное перемещение трубы при тепловом расширении, равномерно распределить вес конструкции и защитить полиэтиленовую оболочку благодаря демпфирующим прокладкам.
Особенности конструкций

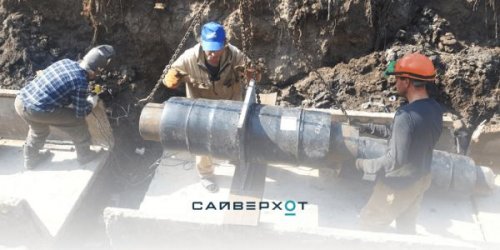

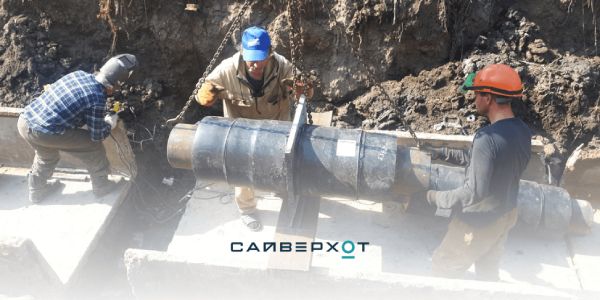

Неподвижная опора представляет собой мощный стальной щит, интегрированный с трубой через сварные соединения и закрепленный в бетонном массиве анкерами. Торец изоляции здесь полностью защищен от внешних воздействий.
Скользящая опора состоит из опорной подушки, фиксирующего держателя и регулируемых хомутов с защитными прокладками. Такая конструкция позволяет трубопроводу сохранять заданное положение, одновременно обеспечивая необходимое осевое перемещение.
Риски некорректного применения
Ошибки при установке неподвижных опор проявляются в виде сдвигов трубопровода, что ведет к разгерметизации сварных соединений. Отсутствие демпферных прокладок провоцирует повреждение теплоизоляционного слоя.
Для скользящих опор критично соблюдение нормативных расстояний между точками крепления. Превышение шага монтажа вызывает недопустимые провисы трубопровода, а неравномерная расстановка создает локальные зоны перенапряжения.
Принципы выбора и монтажа
На магистралях со значительными температурными перепадами оба типа опор используются совместно. Неподвижные опоры формируют стабильные узлы, а скользящие — компенсируют деформации на промежуточных участках.
Для сложных условий эксплуатации предпочтительны опоры с усиленной антикоррозионной защитой, соответствующие требованиям ГОСТ 30732-2020. На вертикальных участках применяются специальные направляющие конструкции скользящего типа.
Заключение
Гармоничное сочетание скользящих и неподвижных опор — залог безопасности трубопровода. Первые нейтрализуют разрушительные напряжения от температурных деформаций, вторые обеспечивают стабильность критических точек.
Их грамотный подбор и профессиональный монтаж предотвращают разгерметизацию стыков, сохраняют целостность теплоизоляции и исключают аварийные ситуации. Инвестиции в качественные инженерные решения окупаются многократно, снижая затраты на эксплуатацию и ремонт.
