Как правильно рассчитать длину сварного шва

Точный расчет размера сварочной зоны необходим для обеспечения прочности и надежности конструкции. Правильно выбранные параметры позволяют избежать излишних затрат на материалы, выполнить требования нормативных документов и продлить срок службы изделия. Необходимо учитывать тип свариваемого материала, нагрузку и условия эксплуатации, чтобы подобрать лучший режим сварки и исключить дефекты.

Специалисты компании Fodes Group подготовили исчерпывающий материал, включающий все ключевые аспекты выбора параметров сварочного соединения, которые нужно учесть, чтобы добиться максимальной прочности, надежности и эффективности изготавливаемых конструкций.

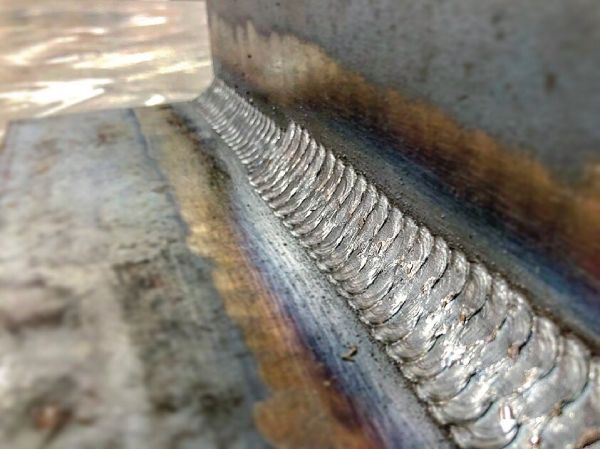

Основные параметры сварного шва

• Катет углового сочленения — это расстояние от вершины угла до основания треугольника в сечении. Катет берут от 30% до 100% толщины соединяемых деталей, ориентируясь на более толстую сторону.


• Расстояние участка вдоль линии стыка, где проходит сварка, должно составлять не менее четырех катетов и минимум 40 мм для угловых швов.


• Толщина определяется размером соединяемых деталей и способом крепления.


• Форма стяжки — делится на выпуклую, вогнутую и плоскую. От этого зависит, как нагрузка распределится внутри конструкции.

Требования к параметрам сварного шва

По ГОСТУ 5264-80 они обязаны соответствовать следующим условиям:

1. Катет углового соединения должен быть не больше, чем 1,2 раза толщина самого тонкого из свариваемых компонентов


2. Протяженность — при толщине до 3 мм длина шва должна составлять не меньше 40 мм, а при повышении параметра проверяют качество шва особо тщательно, увеличивая расстояние пропорционально его роста


3. Зазор в нахлесточном соединении должен составлять не менее пяти толщин самой тонкой детали

Виды сварных соединений и их особенности

1. Стыковое — детали соединяются торцами. Такой способ дает высокую прочность и подходит для листов и труб.


2. Нахлесточное — одна часть ложится поверх другой. Применяется для листовых материалов.


3. Угловое — соединяют элементы под углом. Такой способ встречается в строительных конструкциях.


4. Тавровое — одна часть приваривается под прямым углом к другой. Используется при изготовлении рам и несущих каркасов.


5. Торцевое — боковые поверхности соединяются друг с другом. Метод подходит для труб и стержней.

Способы расчета длины сварного шва

Подбор протяженности зависит от типа соединения и условий, в которых будет эксплуатироваться изделие.

• Угловые швы — длина составляет не меньше четырех катетов и не менее 40 мм. Например, при катете 5 мм расчет даст 20 мм, но с учетом стандарта увеличивают до 40 мм.


• Стыковые — рассчитываются по протяженности стыка, учитывая возможные усиления и ослабления в начальной и конечной точке.


• Прерывистые — состоят из участков. Их длина и расстояния между ними зависят от прочности и жесткости конструкции.

При расчете также учитывают метод сварки (ручная дуговая, полуавтомат, автомат), расположение шва и удобство выполнения работы. Правильный расчет длины сварного шва обеспечивает оптимальное сочетание прочности, долговечности и экономической эффективности.
